智能电地暖/单导发热电缆

发布日期:2016-11-03  来源:邦达电气  作者:互联网事业部  阅读次数:2085

  一、发热电缆概述:
 发热电缆可分为单导发热电缆和双导发热电缆两种。单导发热电缆线内部只有一根发热芯,发热电缆线本身不成回路,在接线时,发热电缆线两端都需要与供电电源相联接,所以在铺设时需要考虑将电缆尾部拉导接线处,可是在很多情况下是很难达到这种要求的。

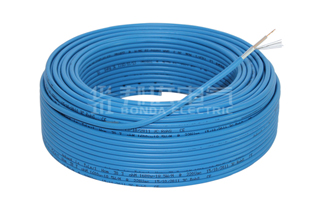

单导发热电缆

 二、发热电缆的工作原理:
  发热电缆内芯由冷线热线组成,外面由绝缘层、接地、屏蔽层和外护套组成,发热电缆通电后,热线发热,并在40~60℃的温度间运行,埋设在填充层内的发热电缆,将热能通过热传导(对流)的方式和发出的8-13um的远红外线辐射方式传给受热体。
  发热电缆地面辐射供暖系统的组成及工作原理:
  供电线路→变压器→低压配电装置→分户电度表→温控器→发热电缆→通过地板向室内辐射热量。
  a. 以电力为能源;
  b. 以发热电缆作为发热体;
  c. 发热电缆热传导机理。
  三、发热电缆基本性能:
  1、外径尺寸:6.5mm
  2、供电电压:220V(电压可定制)
  3、线性功率:18.5W/m
  4、冷线长度:2.25m
  5、最大表面工作温度:65℃
  四、单导发热电缆结构:

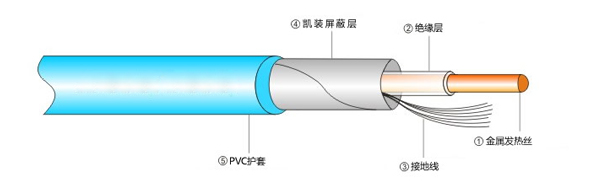

单导发热电缆结构

1、芯线(金属发热丝):芯线为金属合金丝组成,线性额定功率为18点5瓦特每米。
  2、绝缘层:发热电缆耐高温绝缘层采用双层绝缘结构,绝缘层的质量好坏直接影响到发热电缆的使用寿命,邦达耐高温发热电缆绝缘层通过反复试验,在140℃高温下耐高温层不变形、不萎缩。
  3、接地线:接地线由8根直径为0.4mm的镀锡铜芯线组成。8根镀锡铜芯线面积为1.0048m㎡,符合国际电工委员会IEC800规定的接地线不得小于1m㎡的规定。
  4、金属屏蔽层:发热电缆使用过程中,由于电流的作用,会在发热电缆周围形成电磁场,电磁场超过100微特斯拉就会对人体健康及其它电器产生影响。通过金属屏蔽层的有效保护,把电磁场控制在线芯内,使之不能向外扩散,再由接地线将电磁场引入大地,使发热电缆与大地形成等电位。通过测试,邦达电地暖产程的电场强度值是国家安全范围内的1/1000(国家规定的电场强度是4000伏/m,邦达发热电缆实测数据为4伏/m);磁感应强度值最高为13%,最低6%(国家规定的磁感应强度是100维特斯拉,实测数据为最高13维特斯拉),最低6维特斯拉)。远远低于国家标准,高于国家安全规范,对人体无害,可放心使用。
  5、外护套(pvc):外护套为优质PVC料。PVC具有很好的防腐蚀、防酸碱、抗老化作用,并且100%防水。
  五、发热电缆主要使用范围:
  1、室内应用民用住宅(楼房、平房、别墅)供暖系统。
  2、公用建筑(写字楼、医疗机构、洗浴广场、健身房等) 供暖系统。
  3、特殊用途 畜牧业养殖保温、(厂房、花房、蔬菜大棚、恒温育雏室等)建筑保温系统。
  4、室外应用 室外道路融雪、土壤加热、、天沟融雪、管道伴热保温、屋顶、楼梯、飞机跑道室外各类管路、线缆、储罐等工业装置的防冻、防凝、保温。

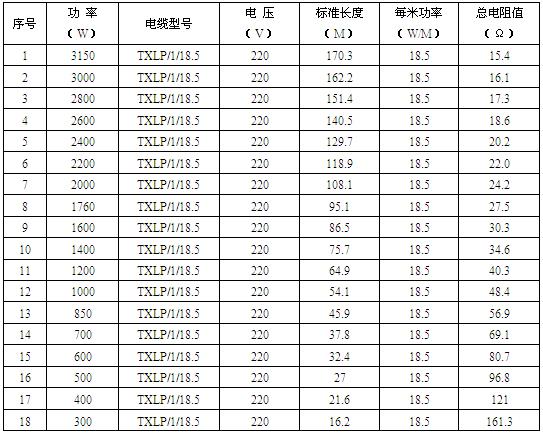

  六、18.5W/m单导发热电缆型号及相关参数列表:

发热电缆技术指标

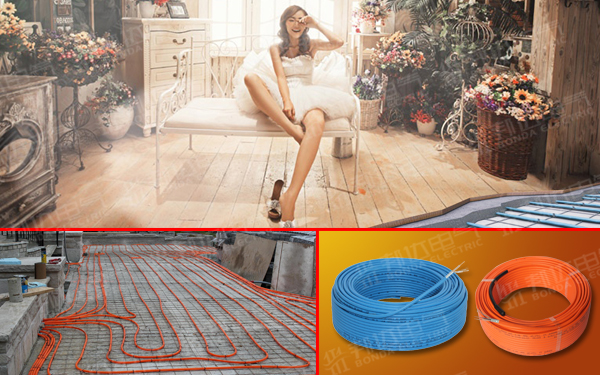

七、安装示例:


发热电缆伴热采暖/发热电缆
