双芯屏蔽型双导发热电缆/智能电地暖

发布日期:2016-11-03  来源:邦达电气  作者:互联网事业部  阅读次数:1850


一、发热电缆概述:

屏蔽型双导( 双芯)发热电缆内芯由冷线热线组成,外面由绝缘层、接地、屏蔽层和外护套组成,发热电缆通电后,热线发热并在4060℃的低温运行,埋设在填充层内的发热电缆,将热能通过热传导(对流)的方式和发出的8-13μm的远红外线辐射方式传给受热体。

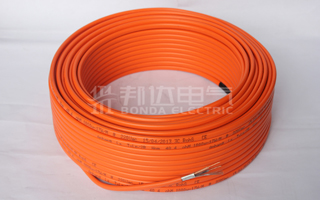

 双芯屏蔽型发热电缆


二、发热电缆性能:

1、结构

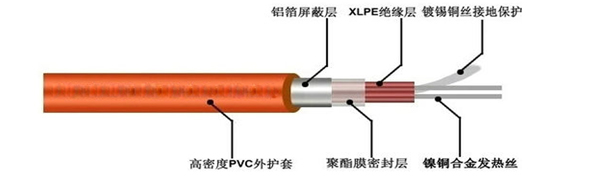

双芯屏蔽型发热电缆结构

外护套:橙色聚氯乙烯(PVC);

接地线:镀锡铜丝(8根直径为0.4mm的镀锡铜芯);

屏蔽层:铝箔(金属屏蔽层有效保护,无辐射);

内导体:合金电阻丝;

内绝缘:交联聚乙烯(XLPE);

接头类型:隐式接头;

2、尺寸:外径:6.9mm

3、电气参数

供电电压:220V(电压可定制);

线性功率:17W/m

4、其他

冷线长度:2.25m

最大表面工作温度:65℃;

最小弯曲系数:5D



三、发热电缆系统组成及工作原理:

供电线路→变压器→低压配电装置→分户电度表→温控器→发热电缆→通过地板向室内辐射热量。

a. 以电力为能源;

b. 以发热电缆作为发热体;

c. 发热电缆热传导机理。



四、发热电缆产品特点:

1、双导双发热芯、两根独股发热芯、材质相同、整体性高;

2、接头技术、冷热接头和尾端封头采用多层技术处理;

3、人性化设计,线径变化明显,施工中便于控制;

4、性能稳定,发热材料为高性能合金电阻丝,无功率衰减。



五、发热电缆应用领域:

1、适合所有的新建和翻修建筑(楼房、平房、别墅)供暖系统;

2、公用建筑(写字楼、医疗机构、洗浴广场、健身房等) 供暖系统;

3、特殊用途 畜牧业养殖保温、(厂房、花房、蔬菜大棚、恒温育雏室等)建筑保温系统;

4、适用于任何需要地热的场合,包括浴室、厨房、育婴房、卧室、客厅、餐厅等。

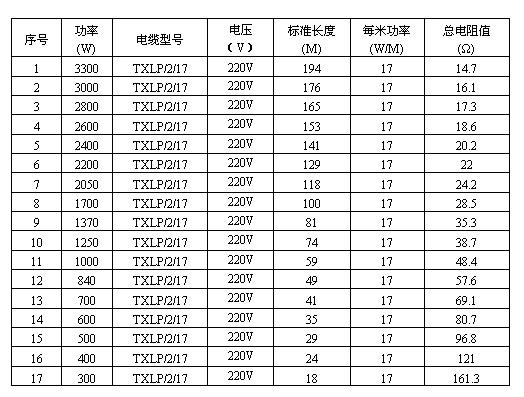

六、屏蔽型双导发热电缆型号规格表:

双芯屏蔽型发热电缆参数

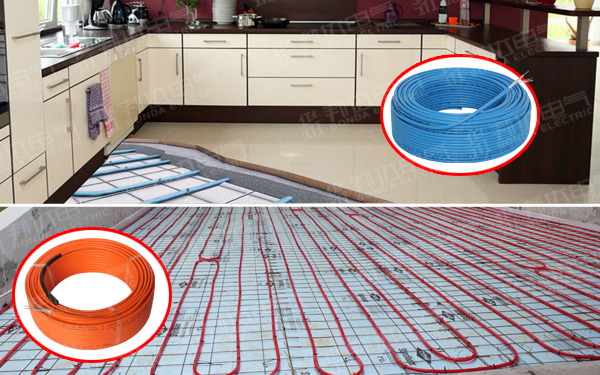

七、安装示例:


道路厨房采暖电地暖/发热电缆
