单芯屏蔽型单导发热电缆/智能电地暖

发布日期:2016-11-03  来源:邦达电气  作者:互联网事业部  阅读次数:2442

一、发热电缆简介:

屏蔽型单导(单芯)发热电缆采用发热材料为高性能合金电阻丝,配合独特地发热芯结构,品质优越可靠。发热电缆在原厂完成电源接头和尾端封头,电源接头和尾端封头采用多层技术处理,充分保证接线可靠和整体防水、防腐和绝缘性能。该系统在国内多个采暖项目中被广泛采用,享有极高市场份额。

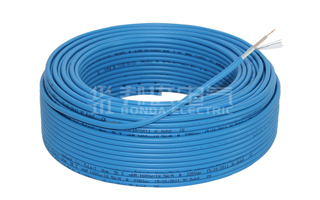

单芯屏蔽型单导电缆



二、特有的隐式接头方式

单导发热电缆在冷线与热线的连接上采用了拥有自主知识产权的专利焊接方法。目前市场上生产的发热电缆大部分都采用冷接方法(冷、热线用机械压接的方式处理)。在长期的运行中,发热部分与冷引线部份的接触点会因为接触不良而形成较大电阻,在接头部份产生高温,最终将接头烧坏。冷接头就像家里用的电炉一样,电炉丝是很少被烧断的,而电炉丝与电源的接头就经常出现问题。而邦达发热电缆的隐式接头(一种小直径金属丝对接方法)的专利焊接方法是将发热丝与冷引线溶为一体,解决了冷热交替而带来的膨胀和接触不良,能确保发热电缆冷引线、发热丝平滑焊接过渡,使发热电缆一气呵成,不留瑕疵;能确保发热电缆使用的可靠性、安全性、防水及抗机械外力破坏,确保发热电缆的使用寿命。



三、发热电缆工作原理

发热电缆内芯由冷线热线组成,外面由绝缘层、接地、屏蔽层和外护套组成,发热电缆通电后,热线发热,并在4060℃的温度间运行,埋设在填充层内的发热电缆,将热能通过热传导(对流)的方式和发出的8-13um的远红外线辐射方式传给受热体。

发热电缆地面辐射供暖系统的组成及工作原理:供电线路→变压器→低压配电装置→分户电度表→温控器→发热电缆→通过地板向室内辐射热量。

a. 以电力为能源;

b. 以发热电缆作为发热体;

c. 发热电缆热传导机理。

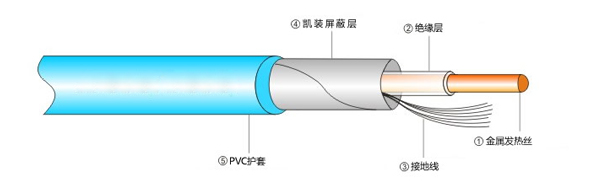

四、发热电缆结构:

单芯屏蔽型发热电缆结构

1、芯线:

芯线为具有正电阻温度系数的金属合金丝组成,线性额定功率为18.5w/m

2、绝缘层:

发热电缆耐高温绝缘层采用双层绝缘结构,绝缘层的质量好坏直接影响到发热电缆的使用寿命,邦达耐高温发热电缆绝缘层通过反复试验,在140℃高温下耐高温层不变形、不萎缩。

3、接地线:

接地线由8根直径为0.4mm的镀锡铜芯线组成,8根镀锡铜芯线面积为1.0048mm²,符合国际电工委员会IEC800规定的接地线不得小于1mm²的规定。

4、金属屏蔽层:

在发热电缆的使用过程中,由于电流的作用,会在发热电缆周围形成电磁场,如果电磁场超过100微特斯拉就会对人体健康及其他电器产生影响。通过金属屏蔽层的有效保护,把电磁场控制在线芯内,使之不能向外扩散,再由接地线将电磁场引入大地,使发热电缆与大地形成等电位。通过测试,邦达电地暖产生的电场强度值是国家安全范围内的1/1000(国家规定的电场强度是4000/m邦达发热电缆实测数据为4/m);磁感应强度值最高为13%,最低6%(国家规定的磁感应强度是100维特斯拉,邦达电地暖实测数据为最高13维特斯拉,最低6维特斯拉)。远远低于国家标准,高于国家安全规范,对人体无害,可放心使用。

5、外护套:

外护套为优质PVC料。PVC具有很好的防腐蚀、防酸碱、抗老化作用,并且100%防水。



五、发热电缆应用领域

发热电缆广泛应用于家庭电采暖、猪舍保温采暖系统、汗蒸房加热系统、道路融雪、建筑供暖、管道伴热、土壤加热、屋檐天沟化雪、牲畜养殖等领域。

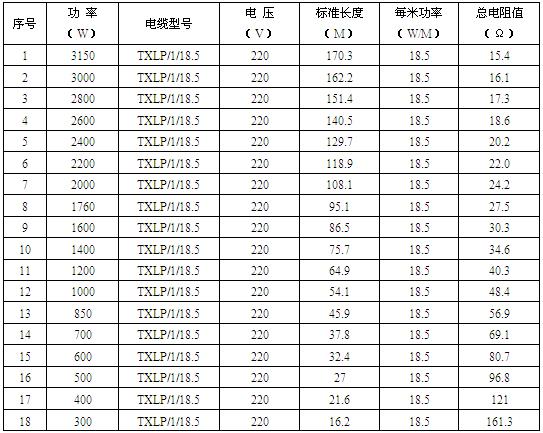

六、屏蔽型单导发热电缆型号规格表:

单芯屏蔽型发热电缆规格型号


七、安装示例:


温室花房采暖屏蔽型发热电缆/电地暖
