HCL型串联式恒功率电伴热带/恒功率电热带

发布日期:2016-11-02  来源:邦达电气  作者:互联网事业部  阅读次数:477

一、电伴热工作原理:
  根据焦耳定律可知,电流通电导体不断的放出能量,形成一条连续的、发热均匀的电伴热带。


二、电伴热产品外形结构:

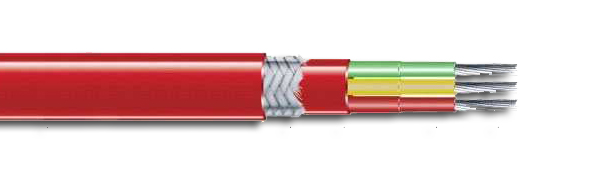

串联恒功率电伴热带结构层
① 发热芯;② 复合绝缘层; ③ 外护套; ④ 金属编织层; ⑤ 加强层


三、电伴热结构与应用:

  HCL型串联式恒功率电伴热带在使用时,必须与温控器或其他温控装置一块儿使用。恒功率电伴热带是一种新型的电伴热产品,它与其它电伴热带相比,其最大特点是使用长度长,它比一般恒功率、自限温电伴热带的最大使用长度长5~12倍。因此特别适用于石油、化工、电力、码头等行业的长输管线,大型槽池,油罐等防冻,保温及伴热。

串联恒功率电伴热带


四、电伴热安装说明:
  (1)施放电伴热带时不应再地面拖拉;
  (2)电伴热带安装时碰到锐利的边棱时必须把锐角磨光或用铝胶带衬垫,以防绝缘层划破;
  (3)电伴热带弯曲安装时其最小弯曲半径不应小于其厚度的五倍;
  (4)电伴热带安装时用铝胶带粘贴,一则增大散热面,有利于热传导,二则方面安装。敷设后,每隔50-80cm用固定胶带径向固定;
  (5)串联式电伴热带一般均按管线实际长度设计,因此安装时应严格按设计长度安装,过长或过短均影响功率,因此不允许任意剪切;
  (6)串联式电伴热带安装时按Y接线,为避免三相电流误差,故在末端需接地;
  (7)电伴热带控制柜应有过载、短路、漏电保护及温度控制装置,以保证使用质量;
  (8)电伴热带埋地或周围有腐蚀性气体则应使用加强型。

五、电伴热产品特点:
  1、不存在启动电流,功率恒定;
  2、最大使用长度长,最长单向使用长度可达 300米,双向使用可达600米;
  3、不存在衰减,同条件相比使用寿命长约3年;
  4、在中长管道和大型罐体方面,由于该电伴热带使用长度较长,所有回路数量较少,总成本较低;
  5、此种电伴热带使用时,必须与温控器或其他温控装置一块儿使用;
  6、该电伴热带在安装时,不能交叉重叠,并禁止打结以防止电阻丝挤在一起;
  7、此种电伴热带存在最低使用长度,一般不能低于3米;
  8、不能与蒸汽伴热混合使用;

  9、耐温等级高,最高可耐温255度;

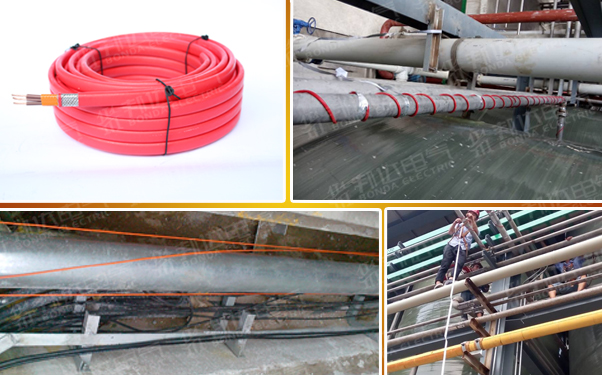

串联恒功率电伴热带
