HWLX并联恒功率电伴热带/恒功率电热带

发布日期:2016-11-02  来源:邦达电气  作者:互联网事业部  阅读次数:2609

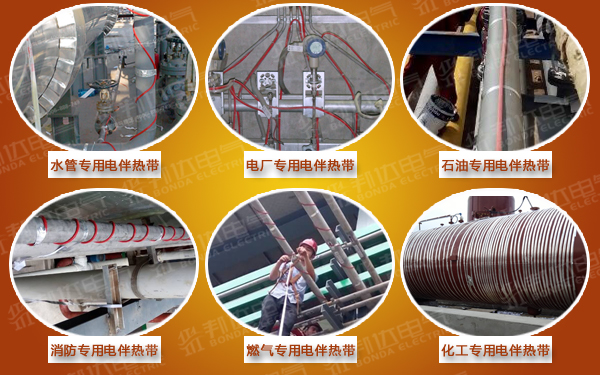

      HWLX并联恒功率电伴热带具有柔软性,可以方便的紧贴被伴热管道表面敷设。主要用于各种管道、仪表的防冻保温。最高维持温度可达150℃。可用于工厂一区、二区爆炸性气体场合。

并联恒功率电伴热带


一、电伴热产品结构与工作原理:
  恒功率电伴热带电源母线为二根平行的绝缘软铜线,在内绝缘上缠绕镍鉻电热丝,并将电热丝每隔一定距离(即“发热节长“)与母芯线连接,从而形成连续的并联电阻。母芯线通电后,各关联电阻发热,因而形成一条连续的伴热带,而且可以根据使用情况发热节长度任意剪接。

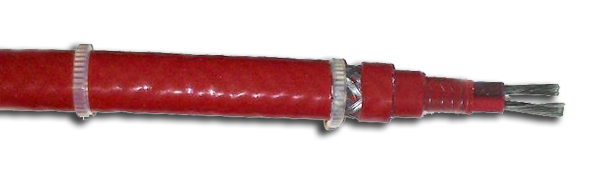

并联恒功率电伴热带结构层
① 镀锡圆铜线;  ② 芯线绝缘层;  ③ 内护套绝缘层;  ④ 发热丝;  ⑤ 外护套;  ⑥ 金属编织层;  ⑦ 加强护套

二、电伴热产品规格及主要参数:
  最高维持温度:是指管道内介质需要维持的工艺温度,一般不宜超过本表规定值。
  额定电压:220VAC
  常态绝缘电阻:≥20MΩ/百米
  介电强度:2000VAC/50HZ/1min
  长期最高耐温:205℃
  防爆标志:ExeⅡT4
  防护等级:IP56  IP65

三、电伴热产品主要特点:
  单相并联式恒功率电伴热带单位的发热量恒定,使用的电伴热带越长,输出的总功率越大,电伴热带外层有铜丝屏蔽编织层,不仅具有传热和散热作用,能提高电伴热带的整体抗拉强度,同时还能作为安全接地线使用。另外恒功率电伴热带在现场可按照实际需要的长度任意剪切,但最短不得少于3个发热节点。

四、电伴热优点:
  1、不存在启动电流,功率恒定;
  2、最大使用长度长,最长单向使用长度可达 300米,双向使用可达600米;
  3、不存在衰减,同条件相比使用寿命长约3年;
  4、在中长管道和大型罐体方面,由于该电伴热带使用长度较长,所有回路数量较少,总成本较低;
  5、此种电伴热带使用时,必须与温控器或其他温控装置一块儿使用;
  6、该电伴热带在安装时,不能交叉重叠,并禁止打结以防止电阻丝挤在一起;
  7、此种电伴热带存在最低使用长度,一般不能低于3米;
  8、不能与蒸汽伴热混合使用;

  9、耐温等级高,最高可耐温255度;
