电伴热自动限流器/缓流控流器

发布日期:2016-12-21  来源:邦达电气  作者:互联网事业部  阅读次数:1937

自限温电伴热带启动时电流过大会损坏电力系统或整个电伴热系统,因此必须要有控流缓流装置进行控制,在这里自限温电伴热带的使用米数一般在100米,而自限温最大使用长度为100米,因此建议使用自动限流器,其型号为HY01-B-220-35/100

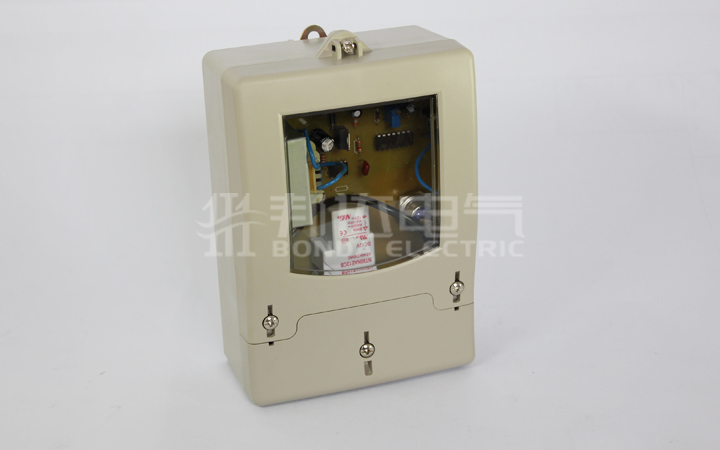

电伴热自动限流器

自动缓流器也称电子自动限流器;此限流器专为负载启动电流大,但随着负载通电后电流又很快下降,最后达到一个平衡状态而设计的仪表,地洞电流一般为正常使用电流的5-10倍,大电流持续时间短,一般20-40秒。

自动限流器其主要技术特征是所述的限流器是保护盒内设有与负载串联连接的自动调压线路板,自动调压电器由自动移相电路单元电路单元控制可控硅控制导通角、延时电路单元控制继电器电路单元和直流供电电路组成。本限流器自动改变可控硅控制极的导电角,使加在负载两端的电压逐步增大,最后达到额定值。



一、使用方法

自动限流器安装在接电或配电箱内,单相接线如下图,N为正极接线,L为负极接线,“负载”接右侧两根线;起动时间已调整,用户无需再进行调整。



二、技术参数及规格:

1、使用电压:220v110v

2、限流值:≤30A

3、空载功率:≤5W

4、启动时间:≥3-5min



三技术规范及安装示意图:

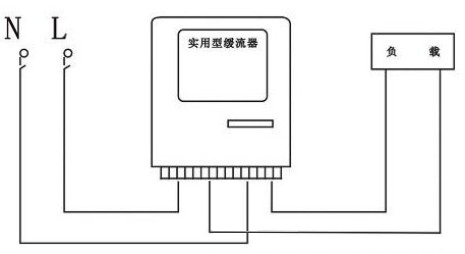

1、安装线路图(单相连接)

2、输入电压220V110VL为零线,负载可直接接入限流器中(右边两根出现)

3、启动时间已调整好

4、本限流器可装在电源箱或配电箱内

自动限流器安装示意图
