邦达防爆温度控制器BJW51恒功率电伴热专用

发布日期:2016-12-21  来源:邦达电气  作者:互联网事业部  阅读次数:442

邦达公司专业提供电伴热系统,其中电伴热系统包括电伴热带及电伴热配件,如防爆温度控制器BJW51BJW51防爆温度控制器是按照GB3836-2000《爆炸性环境用防爆电气设备》的有关规定制造,防爆标志“EBT4”。

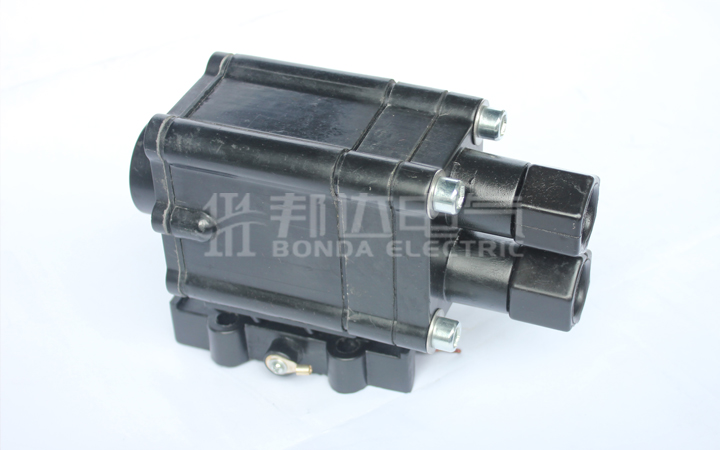

 防爆温度控制器控温伴热

一、温控器产品简介

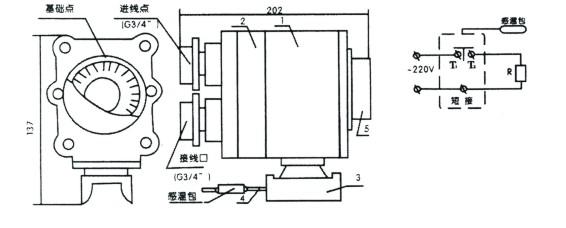

温度器主要由芯盒1.接线盒;2.盒座;3.控温元件和测温毛细管;4.温度调节盒;5.胶封材料等组成。芯盒里装有控温元件。控温元件调节轴和测温毛细管采用隔爆结构和胶封结构,供控制电缆的进线和出线使用。产品结构见下图:

 温度控制器简介

说明:1.虚线框表示温控器接线盒,T1T2温控器触点;2.R在单相回路中表示电热带,在三相回路中表示交流接触器线圈



二、温控器工作原理

温控器感温包接触到的被控介质温度升高时,温包中的液体受热膨胀,当被控介质超过设定温度时,T1T2触点断开,于是自动切断电源,停止伴热。此时,感温包温度慢慢降低;当温度低于设定温度时,触点T1T2重新闭合,又自动回复送电。



三、产品主要技术参数

额定电压:220V/380V

防护等级:IP54

额定电流:15A

电缆线螺纹:G3/4

防爆标志:Exem11T4



四、安装使用与维护

1)打开温控器接线盒盖,拧下接套,将进、出线电缆各自穿过接套、压圈、橡胶密封圈进入接线腔。

2)在工作电压为220V/110V的单项系统中,将进、出线中各自一根芯线分别装在“T1”和“T2”接线柱上,剩下的一根进线和一根出线接在“短接”线柱上,然后拧紧线盖螺钉。

3)在380V三相系统中,必须增加一只交流接触器KM,将其主接触点接入负载回路,温控器的触点T1T2接入220V380V的控制回路,通过KM线圈得电、失电来控制负荷回路的通与断。安装时,来自配电箱的一根二芯控制电缆通过一只线嘴进入接线腔,接在温控器T1T2触点上,另一只线嘴空着不用。

4)打开温度调节盖,将旋钮上的介质工艺温度数对准芯壳上的红色上基准点,然后上紧盒盖螺钉。

5)将盒座用管卡固定在管道的适当部位(一般在电源接线盒附件),并将测温毛细管用耐热压敏胶带敷设在被测管管表面,感温包用铝箔胶带紧贴在管道被测温度的部位上,并用耐热压敏胶带扎牢。测温毛细管安装部位应远离电伴热带,以防误动作。

6)电源线接入电网,控制线通过防爆电源接线盒接入电伴热带,检查无误后即可送电工作。

7)温控器安装注意事项

a、感温包只能水平安装、盒垂直向下安装,否则会出现温度不稳定现象。

b、接线盒如有变形、裂痕盒损坏,应停止使用,更换新的温控器

8)温控元件是否正常工作的判断方法

将万用表电阻档接触T1”、“T2”触点:从低到高转动调温旋转,在气温刻度线附件(温包放在空气中)能听到“卟卟”触点开闭响声,且万用表指针由“断→通”,则表示正常;若指针不动,表示温控元件已坏。



五、注意事项

1、发现接线盒外壳有变形,裂痕或损坏,应停止使用,更换新件。

2、安装时防止外编织铜丝与电热丝、芯线之间短路,且保证电气间隙不小于8mm,爬电距离不小于10mm

3、接线盒多余出孔不用时,应用厚度不小于2mm的堵板堵死。

4、电源接线盒外壳设有电缆,当电流小于15A使用3×2.5m㎡橡套电缆,大于15A使用3×4m㎡橡胶电缆。

5、电源接线盒设有接地端子,以便电热带接地之用。

6、当电源接地线盒用在埋地管上时,安装后在电缆进口处用702胶密封。
